DRK-0047 織物防電磁輻射性能測試儀

產品品牌：德瑞克Drick

檢測項目：織物防電磁輻射性能

產品詢盤：

咨詢熱線：0531-85868997 13325139791

可同時完成法蘭同軸法、屏蔽箱法兩種測試方法。屏蔽箱與法蘭同軸測試儀合而為一，提高測試效率，縮減占地面積?？商峁?300K～3GHz 電磁波，方便進行各種防輻射測試。

產品細節

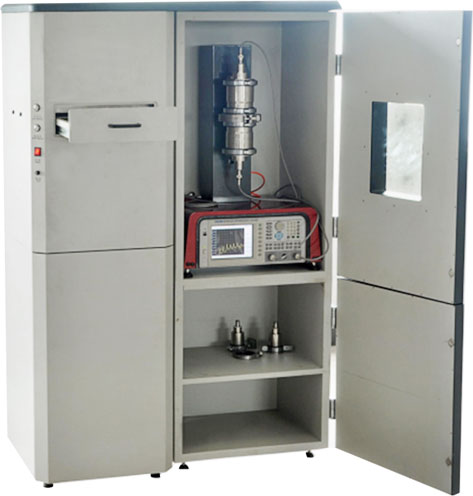

DRK-0047 織物防電磁輻射性能測試儀，設備可同時完成法蘭同軸法、屏蔽箱法兩種測試方法。屏蔽箱與法蘭同軸測試儀合而為一，提高測試效率，縮減占地面積?？商峁?300K～3GHz 電磁波，方便進行各種防輻射測試。織物防電磁輻射性能測試儀用途：用于紡織品對電磁波屏蔽效能的測量。

符合標準：

GB/T25471、GB/T23326、 QJ2809、SJ20524 等標準。

儀器特性：

1、液晶屏顯示，全中文菜單操作；
2、主機導體采用優質合金鋼制作，表面鍍鎳處理，堅固耐用；
3、上、下行機構采用合金絲桿驅動，進口導軌導向，使導體夾持面對接精準；
4、測試數據及圖形可打印輸出；
5、儀器配有通訊接口，聯接 PC 后，可動態顯示波普圖形。專用測試軟件可以消除系統誤差（歸一化功能，可自動消除系統誤差）；
6、提供 SCPI 指令集，提供測試軟件二次開發技術支持；
7、掃頻點數可設置，最多達 1601 個。
8、配套自主研發的 Meas&Ctrl 測控系統，包括：⑴硬件：測控用多功能電路板；⑵軟件：①V1.0 多功能測試軟件；②Meas&Ctrl 2.0 多功能測控軟件。

技術參數：

1、頻率范圍：屏蔽箱 300K～30MHz；法蘭同軸 30MHz～3GHz
2、信號源輸出電平：-45～+10dBm
3、動態范圍：≥95dB
4、頻率穩定度：≤±5x10-6
5、線性刻度：1μV/DIV～10V/DIV
6、頻率分辨率：1Hz
7、信號純度：≤-65dBc/Hz(偏 10KHz)
8、電平準確度：≤±1.5dB（25℃±5℃，-45dBm ～ +5 dBm）
9、諧波抑制比: ≥30dB(1MHz～3000MHz)，≥25dB(300KHz～1MHz)
10、方向性: ≥50dB（矢量校準后）
11、功率掃描：-8dBm～+5dBm
12、接收機功率分辨率：0.01dB
13、最大輸入電平：+10dBm
14、輸入損壞電平：+20dBm（直流 +25V）接收機分辨率帶寬：100Hz～20KHz
15、特征阻抗：50Ω
16、電壓駐波比：<1.2
17、傳輸損耗：<1dB
18、相位分辨力：0.01°
19、相位軌跡噪聲：0.5°@RBW = 1KHz，1°@RBW = 3KHz（25℃±5℃，0dBm）
20、試樣尺寸：圓形：133.1mm、33.1mm、66.5mm、16.5mm（法蘭同軸法）方形：300mm×300mm（屏蔽箱法）
21、外形尺寸：1100mm×550mm×1650mm（L×W×H）
22、環境要求：23℃±2℃，45%RH～75%RH,大氣壓力 86～106kPa
23、電源：AC 50Hz、220V、P≤113W


供貨范圍：

1、主機一臺；
2、品牌筆記本電腦一臺；
3、品牌打印機一臺；
4、取樣器一套（直徑 133.1mm、33.1mm、66.5mm、16.5mm 各一只）；
5、產品質量跟蹤信息反饋單四張；
6、產品合格證一張；
7、產品使用說明書一份。

注:因技術進步更改資料,恕不另行通知,產品以后期實物為準。
