DRK8800系列顯微拉曼光譜儀，集成了最多達4個激光器，并結合了顯微鏡及拉曼光譜儀兩者的優點，顯微拉曼檢測平臺使得“所見即所測”成為可能，可視化的精確定位拉曼檢測平臺，使得觀測者可以檢測樣品上不同表面狀態的拉曼信號，并可在計算機上同步顯示所檢測位置的微區形態，極大便利了拉曼微區檢測。
DRK8800系列顯微拉曼光譜儀，集成了最多達4個激光器，并結合了顯微鏡及拉曼光譜儀兩者的優點，顯微拉曼檢測平臺使得“所見即所測”成為可能，可視化的精確定位拉曼檢測平臺，使得觀測者可以檢測樣品上不同表面狀態的拉曼信號，并可在計算機上同步顯示所檢測位置的微區形態，極大便利了拉曼微區檢測。
DRK8800全系列可以進行全自動對焦、全自動掃描，一鍵操作，可以進行批量實驗、均勻性掃描等，無需等待，且可以獲得高可靠性的掃描成像拉曼數據。
DRK8800配備不同焦距的光譜儀，以達到不同分辨率的要求，DRK8800還配備專門為拉曼系統設計的物鏡，使得激光光斑接近衍射極限，再通過500萬相機將焦點信息準確直觀的顯示在電腦上?？朔似胀ǖ睦到y中收集拉曼信號的焦面稍高于或稍低于實際最佳焦面的問題，從而提高拉曼光譜質量。
DRK8800完美地解決了相機成像時光路的損失，實現了相機成像與拉曼信號收集的分離，從而得到最佳的信號強度。同時，DRK8800使用專門為顯微拉曼系統優化的高性能拉曼，無論是靈敏度，信噪比，穩定性等，都是行業領先水平，為拉曼研究提供了強有力的保障。
產品特點：
1、全自動拉曼成像實驗，自動對焦自動掃描；
2、共聚焦光路設計（共聚焦可選）；
3、最多支持4種激發波長拉曼；
4、超長焦距高分辨率設計；
5、轉動光柵設計，集大范圍與高分辨率于一身；
6、密封艙門設計，實驗不受環境光影響；
7、l超高靈敏度，信噪比>6000:1
8、超大范圍成像（100X100mm），自動圖像拼接；
9、獨有的軟件控制切換光路
10、快速定位，迅速找到焦點位置
11、高質量物鏡，光斑微米級
12、500萬相機，圖像清晰精準
13、USB3.0接口直連電腦
典型應用：
1、納米粒子與新材料
2、科研院所研究
3、生物科學
4、法醫學鑒定
5、材料科學
6、醫學免疫分析
7、農業及食品鑒定
8、寶石及無機礦物鑒定
9、環境科學
命名規則與選購指南：
DRK8800產品選型表
型號 | 光譜儀焦長 | 激發波長/nm*3 | 激光功率/mW | 最大波數范圍*1*2 | 最優分辨率/cm-1*4 |
DRK8800-FL350 |
光譜儀焦長為350mm | 325 | 30 | 50~ 10000 | 2.6 |
532 | 100 | 5 ~ 10000 | 1.4 | ||
638 | 80 | 5 ~ 10000 | 1.4 | ||
785 | 350 | 5 ~ 10000 | 2. 1 | ||
1064 | 500 | 50 ~ 10000 | 5.2 | ||
DRK8800-FL510 |
光譜儀焦長為510mm | 325 | 30 | 50~ 10000 | 1.9 |
532 | 100 | 5 ~ 10000 | 0.9 | ||
638 | 80 | 5 ~ 10000 | 0.9 | ||
785 | 350 | 5 ~ 10000 | 1.4 | ||
1064 | 500 | 50 ~ 10000 | 3.6 | ||
DRK8800-FL810 |
光譜儀焦長為810mm | 325 | 30 | 50~ 10000 | 1. 1 |
532 | 100 | 5 ~ 10000 | 0.45 | ||
638 | 80 | 5 ~ 10000 | 0.45 | ||
785 | 350 | 5 ~ 10000 | 0.86 | ||
1064 | 500 | 5 ~ 10000 | 2.3 | ||
DRK8800LT：深度制冷至-30℃、超長積分時間（最長可達 1.3h） DRK8800EM：深度制冷型面陣 EMCCD 探測器 DRK8800BS：基本型 DRK8800AF： 自動對焦型 DRK8800MP：掃描成像 Mapping、自動對焦 | |||||
注：
1、最大波數范圍，與激發波長的選擇有關；
2、標配為150cm-1，可定制最低波數范圍達5cm-1、50cm-1；
3、其他激發波長可定制；
4、最優分辨率，跟光譜儀的狹縫寬度相關；如果進一步縮小狹縫寬度，分辨率可以進一步提升；
5、表格參數中，只表示公司標準產品的參數；其他參數均可進行定制；
訂購指南：
命名舉例：
1、DRK8800AF-LT-FL350-532+638：自動對焦、長積分時間、焦長為350mm，激發波長為雙波長：分別為532nm和633nm；
2、DRK8800MP-EM-FL810-532+638+1064：掃描成像、EMCCD探測器、焦長為810mm，激發波長為三波長：分別為532nm、633nm 和1064nm；

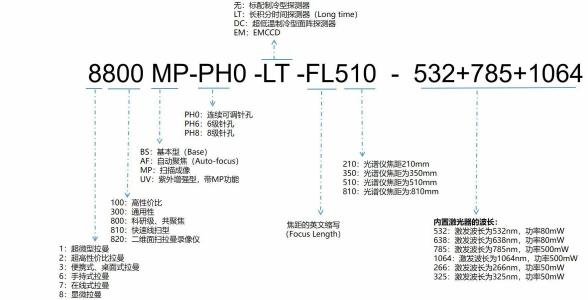

顯微拉曼光譜儀的命名規則
技術參數：
DRK8800 性能參數
DRK8800 性能參數 | |
激發波長 | 266、325、532、638、785、 1064nm可選，最多同時集成4個激發波長 |
激光功率 | 266nm：30 mW 325nm：30mW 532nm： 100mW 633nm：80mW 638nm：80mW 785nm：350mW 1064nm：500mW |
光譜儀分光光譜 | 非對稱 C-T 光路 |
光譜儀焦長 | 350mm、510mm、810mm 可選 |
內置光柵數量 | 標配 3 片；300 線、600 線、 1200 線、 1800 線、2400 線可選 |
探測器 | 1)深度制冷面陣 CCD：2000X256 像素 2)深度制冷高靈敏度 EMCCD： 1600X200 像素 3)深度制冷面陣InGaAs CCD：512X1 像素 最多可集成 2 個探測器 ，探測器 1#和探測器 2#中選一； |
物鏡 | 標準配置：4X、10X、20X、50X； 可選配置： 100X |
顯微照明 | 高亮度長壽命白光 LED |
照明方式 | 落射式 |
顯微鏡相機系統 | 500萬像素工業相機 |
聚焦方式 | 共軛對焦 |
激光光斑直徑 | >1μm |
激光穩定性 | σ/μ <±0.2% |
通訊模式 | USB3.0 |
X、Y 軸二維平臺 | |
移動方式 | 全電動 ，手動可選 |
成像范圍 | 50 X 50 mm，100 X 100 mm 可選 |
移動分辨率 | 0. 1μm |
定位精度 | 1 μm |
掃描間隔 | 軟件設置 ，最小1μm |
掃描速度 | 20 mm/s |
納米位移臺（選配） | 最小位移分辨率2nm ，位移精度10nm |
Z 軸（自動對焦） | |
對焦精度 | ≤±0.2μm |
最大行程 | 20 mm |
對焦速度 | 不超過10 s |
納米位移臺（選配） | 最小位移分辨率2nm，位移精度10nm |
物理參數 | |
尺寸/mm | DRK8800-FL350：905(L) ×58.3(W)×643(H) DRK8800-FL510： 1009(L) ×58.3(W)×643(H) DRK8800-FL810： 1520(L) ×68.3(W)×643(H) |
重量 | DRK8800-FL350：59 Kg DRK8800-FL510：63 Kg DRK8800-FL810：78 Kg |
工作環境參數 | |
電壓 | 100 ~240 VAC |
峰值功率 | <200 W |
其他動力 | 無需 |
排放 | 無 |
平臺需求 | 氣浮隔振光學平臺 |
工作溫濕度 | 恒溫（25±2℃),恒濕（ 50±10%） |
潔凈度 | 萬級以上 |
